台式气体分析仪

台式气体分析仪
产品型号:PDA600
产品描述:

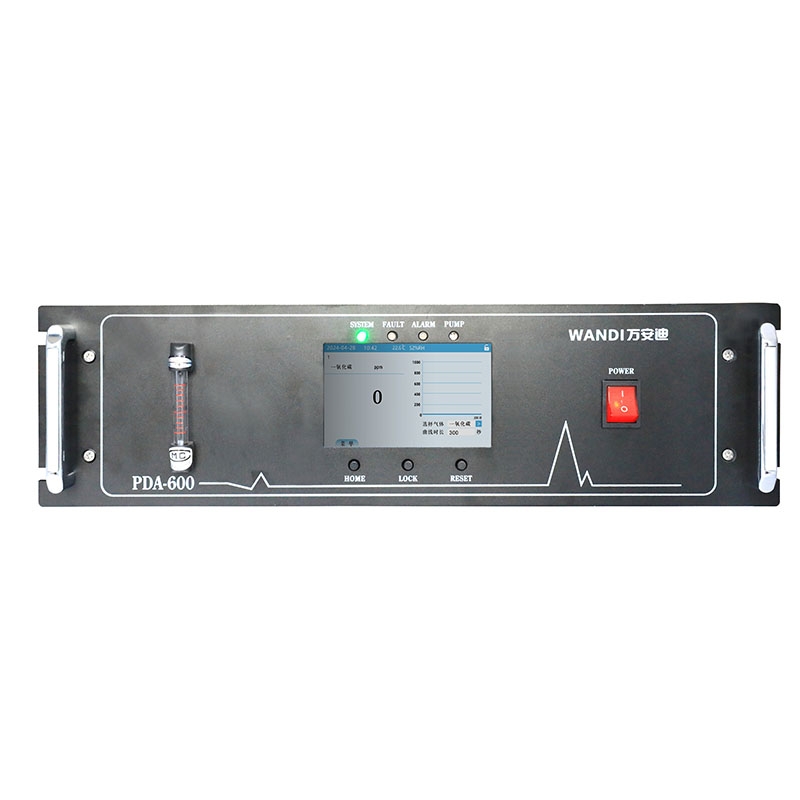

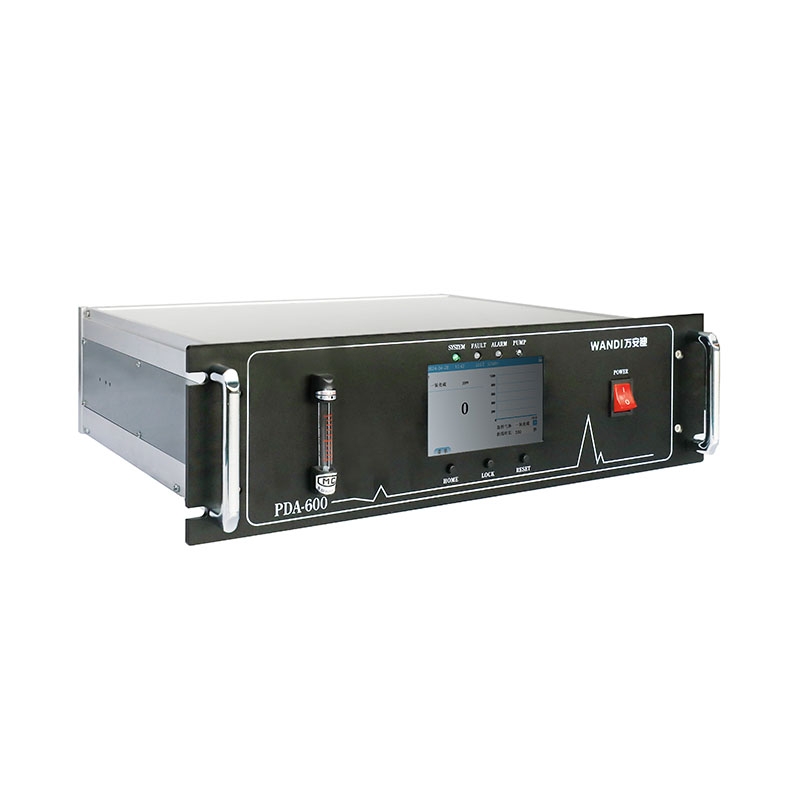

台式气体分析仪是一款主要采用非分光式红外(NDIR)测量原理可对多种组分气体进行连续在线监测的智能化高性能分析仪器。分析仪配置5寸触摸TFT-LCD大彩色液晶控制屏,整体菜单结构分布合理,简单易懂的UI彩色图标菜单、直观友好的用户操作触摸界面,所有状态显示,测量值和报警值以模拟及数字方式提供。标准的19寸机箱,机架式、台式,壁挂式任意选择,内置的过滤器和调节阀现场无拆卸更换,完美适用于全天24小时工业现场和实验室的在线监测。
产品应用:
用于大气及污染源排放等环保环境监测;石油、化工、电站等工业过程控制,录井仪配套气体分析检测;用于农业、医疗卫生和科研实验等领域;垃圾焚烧填埋各种燃烧试验的气体含量测定;用于公共场所的空气监测等领域。

◆分析仪最多配置多个传感器测量通道,3个非分光式红外(NDIR)测量原理通道, 3个以上其它测量原理通道(电化学、非色散红外(NDIR)原理、PID光离子、催化燃烧原理传感器通道可选);
◆分析仪配置超大的5寸触摸TFT-LCD彩色液晶控制屏,操作简单方便;
◆内置的过滤器和调节阀现场无拆卸更换,适用于24小时工业现场在线监测;
◆标准的19寸机箱,机架式、台式,壁挂式任意选择,适用于各种工业现场监测;
◆详细测量数据显示,测量值,浓度单位,环境温度、湿度,最大值、最小值清晰呈现;
◆采用嵌入式32位超低功耗微处理器,检测误差小分辨率高;
◆ 内置温湿度传感器,实时显示环境温湿度;
◆ 智能的温湿度和零点补偿算法,2级至4级以上目标点全软件自动校准功能,确保测量结果的准确;
◆支持PPM和μmol/mol或mg/m3,%VOL和mg/L浓度单切换,支持中英文操作界面切换;
◆ 实时数据传输,可以多种报警方式准确地发出本地及远程无线报警通知(选配);
◆自动存储数据;存储间隔可自定义,可存储10万组带日期时间标识的数据,如选配微型TF存储卡,可存储1000万组以上;
◆ 短距离的LORA无线传输或不限距离的4G无线传输方式都可以通过内置无线模块将实时的检测数据和报警状态传到安全中心(选配);
◆ 支持USB测量数据下载,支持RS485输出;支持微型便携式打印机串口打印。
产品名称 | 台式气体分析仪 |
产品型号 | PDA600 |
检测气体 | 空气中的可燃气体/有毒有害气体/挥发性有机化合物等 |
检测原理 | 视具体检测气体而定,非分光红外原理、电化学原理、PID光离子原理等可选 |
测量范围 | 视具体检测气体而定,以出厂标签为准,参照《传感器参数选型表》 |
分 辨 率 | 0.01 ppm 或0.001ppm(0~1ppm);0.01ppm(0~100ppm);0.1ppm(0~999ppm);1ppm(1000ppm以上); 0.1%Vol(0~100%Vol)或0.01%Vol(0~100%Vol);0.1%LEL(3~100%LEL) |
支持传感器 | 非分光红外、电化学、PID光离子、催化燃烧传感器,任意组合,灵活配置 |
组合方式 | 单一至多合一可选 ①3个非分光式红外(NDIR)测量原理传感器通道; ②3个以上其它测量原理传感器通道(电化学原理、非色散红外(NDIR)原理、PID光离子原理、催化燃烧原理传感器通道可选) |
采样方式 | ① 扩散式—在线式连续检测,流通的检测方式 ② 泵吸式—配内置或外置气泵,实现泵吸式的检测方式(气泵选配) |
安装方式 | ① 台式、机架式; ②壁挂式安装,配安装支架 |
示值误差 | ±3% FS(视具体气体类型) |
重 复 性 | ≤±1% |
零点漂移 | ≤±1%(FS/年) |
响应时间 | T90 < 30秒(视具体气体类型) |
供电电源 | 220VAC +10%,-15% ;50Hz ±5Hz; 保险丝:额定电流10A 尺寸:5mm*20mm |
进气流量 | (0.5-0.8)L/min(流量波动≤0.02L/min) |
压力范围 | 86kPa~106kPa |
温度范围 | -20℃~+55℃(典型值);-40℃~+70℃(极限值) (更高温度、湿度检测环境可选购我司的前置预处理气体监测系统) |
湿度范围 | 10%~95%RH(无凝露) |
主体材质 | SPCC+铝合金 |

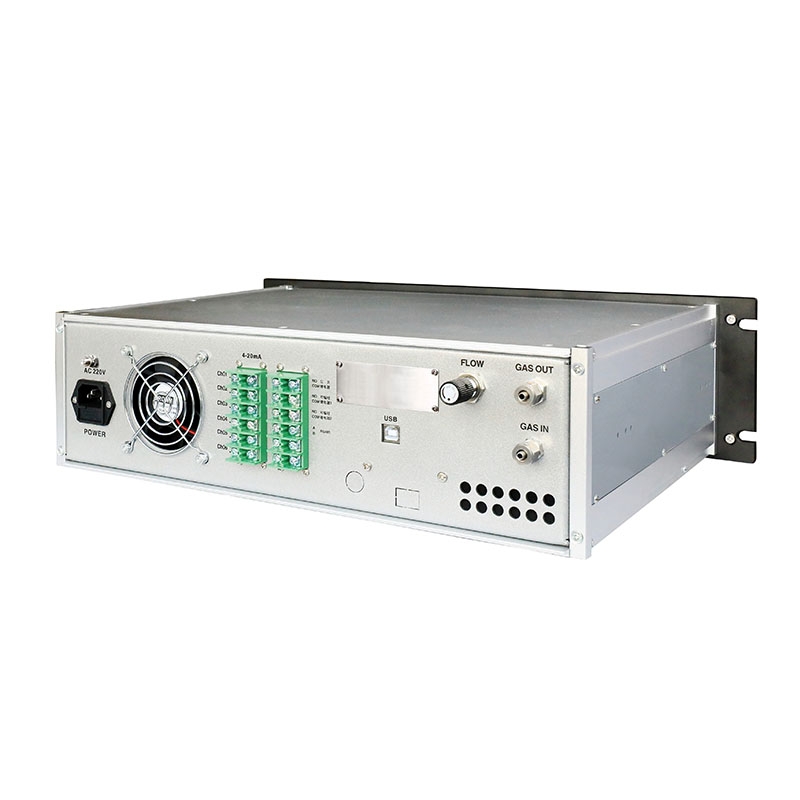

输出信号 | ①三线制4~20mA电流信号输出,可连各种报警控制器、PLC、DCS 等各控制系统 ② RS485数字信号输出,连接USB口可在电脑上查看数据 ③ 3组继电器高低段报警开关量输出:无源触点,容量30V 1A、125VAC 0.5A |
信号传输 方式 | ①三芯(四芯)屏蔽电缆传输:最远可传输1000米至2000米(单芯1平方屏蔽电缆) ②TCP/IP传输:支持TCP/IP协议,通过组网远距离实时传输(选配) ③光纤传输:光缆单模多芯可传输20公里至40公里,光纤MODEM(选配) ④LORA短距离无线传输:传输距离0至2公里,视传输功率及现场环境定(选配) ⑤4G无线传输:无距离限制,内置模块,通过运营商信号传输(选配) |
报警方式 | 可外置声光报警器(选配) |
报警值设置 | A1低报警值、A2高报警值可自行设置,也可单独设置TWA、STEL报警值 |
显示屏 | 5寸TFT触摸TFT-LCD彩色液晶屏,800x480点阵LCD |
操作方式 | 触摸操作+按键操作 |
背光 | 手动,报警时自动 |
按键模式 | 四键操作 |
直接读数 | 测量值,环境温度、湿度 |
数据记录 | 自动存储,存储间隔可自定义,可连续存储10万组以上带日期时间数据,选配微型TF存储卡,可存储1000万组以上数据 |
数据下载 | 支持USB及RS485测量数据下载 |
校准 | 2级至4级目标点全软件校准功能,可设置校准标定值,一键调零 |
校准标准气要求 | 零点标准气:99.999%N2(氮气);满量程校准气:所测气体满量程的85%-110%; 第三点校准气:所测气体满量程的35%-75% |
防护等级 | IP42 |
操作模式 | 用户模式、管理员模式2种操作模式可供选择 |
外型尺寸 | 标准19寸机箱,宽483mm×深度360mm×高130mm |
重量 | 约7.2Kg |
标准配置:
名 称 | 单位 | 数量 |
仪器主机 | 套 | 1 |
气体传感器模组 | 套 | 单一至多合一可选 |
USB方口数据线 | 根 | 1 |
包装箱 | 个 | 1 |
使用说明书 | 份 | 1 |
合格证 | 份 | 1 |
保修卡 | 份 | 1 |
可选配件:
名 称 | 单位 | 数量 |
声光报警器(外置) | 台 | 1 |
微型蓝牙无线打印机 | 台 | 1 |
TF存储卡 | 个 | 1 |
气泵 | 台 | 1 |
网口模块 | 个 | 1 |
安装支架 | 套 | 1 |
LORA短距离无线模块 | 个 | 1 |
4G无线模块 | 个 | 1 |
尊敬的用户:
感谢您选用深圳市万安迪科技有限公司的产品,万安迪始终将客户的利益放在第一位,一直秉承以“客户为中心”的服务宗旨,更好地了解客户的需求,提高我们的服务质量,“今天的质量、明天的市场、服务到永远”;是我们公司为客户服务的准则,要把它贯穿到研发、生产、销售及售后服务的各个环节中。为了确保您能够充分享有万安迪提供的完善售后服务支持,请您在购买后认真阅读以下保修服务条款。
一、保修信息及有效期限:
1、凡属正常使用情况下(常规的温湿度、压力、洁净的空气环境,传感器出厂设定能承受的气体测量浓度范围)由于产品本身质量引起的故障,在保修期内将负责给予有限保修(包括零部件更换和人工费),但不负担修理品的上门费、运送费、安装及拆取等与实际修理无关的费用;
2、产品出现故障,请寄回万安迪售后服务中心,万安迪将为用户提供高效、优质的服务,具体联系方式详见我司官方网站;
3、若对所选购的产品有超出标准保修外的需求,欢迎致电万安迪客服热线4006-613-615咨询。
制造厂商给予如下保证:
如非合同特别约定,从交货期始,整机在正常工作使用情况下拥有壹年保修期。
二、保外条款:
以下情况不属于免费保修范围:
1、违反产品使用说明书使用而导致的产品损坏及因安装不当造成的产品损坏;
2、机器进水、震裂、碰撞所产生的污渍或表面划伤等其他非正常使用原因造成的故障或损坏;
3、擅自拆机、改装或产品经过非我公司技术人员维修或拆装;
4、非产品所规定的工作环境下使用造成的故障或损坏(例如非洁净的空气环境,温湿度过高、过低,环境过于潮湿或干燥,气体浓度过高或过大的冲击,压力过大、电压或电流不稳定,零地电压过大、粉尘过多等);
5、由于不可抗拒(如火灾、水灾、地震等)或自然灾害(如雷击等)及异常电压、公害、化学物质的侵蚀而造成的故障或损坏;
6、由于用户或第三方误用或不正确的安装调试造成的故障或损坏;
7、移除零部件,安装非制造厂商提供或未批准的配件;
8、擅自撕掉产品标签;
9、自然磨损,由于环境导致的产品腐蚀、生锈而导致的损坏,或者是外观的老化;
10、消耗品;
11、非区域内合法经销渠道所购买产品;
12、产品超过保修期。
三、保修有效期限:自购机之日起整机保修壹年。
我司售后服务网点、售后人员、硬件设施情况如下:
1、总部售后服务地址:深圳市宝安区西乡街道桃源社区前进二路135号河西航城工业区B栋5层
2、售后服务人员构成由售后服务接待工作人员接收客户产品售后信息,售后服务技术工程师检测给出售后维修报告,维修报告由客户评估确定,售后完成至质检部门进行售后的质检,质检完成由售后服务接待工作人员安排发货至客户指定地点;
3、硬件设施情况:公司拥有从国外引进的全自动标定测试装置多套。不同量程的标准气体120多瓶,可完全满足客户的维修标定需求。
让用户满意和实现持续的质量改进是万安迪的永恒追求目标。万安迪通过对质量保证体系运行过程的内、外部审核和年度管理评审等一系列措施确保了质量体系的正常有效运行。
质量是产品的生命,信誉是企业的根本,产品合格不是标准,用户满意才是目的!
四、仪器维护
请定期对仪器进行维护,检查仪器工作状态;检查仪器或传感器的进出气口,确保其没有污损或被杂质堵塞。
建议在不需要连续监测情况下断电保养。在传感器的有效使用寿命期内,每6个月或1年根据当地的相关法律法规对仪器进行校准,以保证检测数据准确有效。
当误操作时请按照使用说明书操作恢复出厂设置。
五、注意事项
1)严禁带电开盖操作;
2)严禁带电更换传感器;
3)校准、设置等操作必须由专业人员进行;
4)仪器的标定检查要定期进行;
5)超过有效使用期和有故障的传感器要及时更换;
6)避免用高于测量量程的气体冲击传感器;
7)设备包含锂电池在运输时,尤其是空运时,务必遵守相应的安全规定和锂电池的标志。
六、本售后保修服务条款的最终解释权归深圳市万安迪科技有限公司所有。
