制药行业气体在线监测方案

臭氧在制药行业的应用非常广泛，主要是针对洁净间的灭菌。臭氧发生器的选型和安装工艺是将外置式臭氧发生器通过接管接入HVAC系统的送、回风主管道的合适位置，其PLC控制系统可预置消毒时间等工艺参数。消毒时，关闭约90%新风进口阀门和回风对外排放阀门，使整个被消毒的洁净室空气通过净化系统风道形成循环状态。每日开机1H进行空气灭菌，可替代化学药剂熏蒸及设备表面灭菌需开机2-2.5H。也可在洁净区内使用移动臭氧发生器或者壁挂式臭氧发生器，作局部灭菌消毒。

解决方案

监测位置：1）生产车间空气杀菌消毒、更衣室的工作服消毒、密闭容器管道、臭氧发生器管道；2）制药厂的厂房、实验室、仓库。

监测因子：臭氧（O3）、甲醇（CH3OH）、乙醇（C2H6O）、氯气（CL2）、挥发性有机化合物（TVOC）

数据传输：有线传输或无线传输

1）有线传输： 气体检测报警仪通过4-20mA电流信号或RS485总线制数字信号形式传给气体报警控制器，再转换成为RS232信号，传输至电脑终端；

2）无线传输： 气体检测报警仪通过RTU433或GPRS无线传输形式将数据传到气体报警控制器，再通过Internet网络，无线传输到电脑终端。

方案构成

前端介质监控：气体检测报警仪、屏蔽电缆线、光纤、无线模块、交换机、气体报警控制器、PLC、DCS等。

终端监测管理：客户端气体在线监测软件平台、监控中心监控平台系统等。

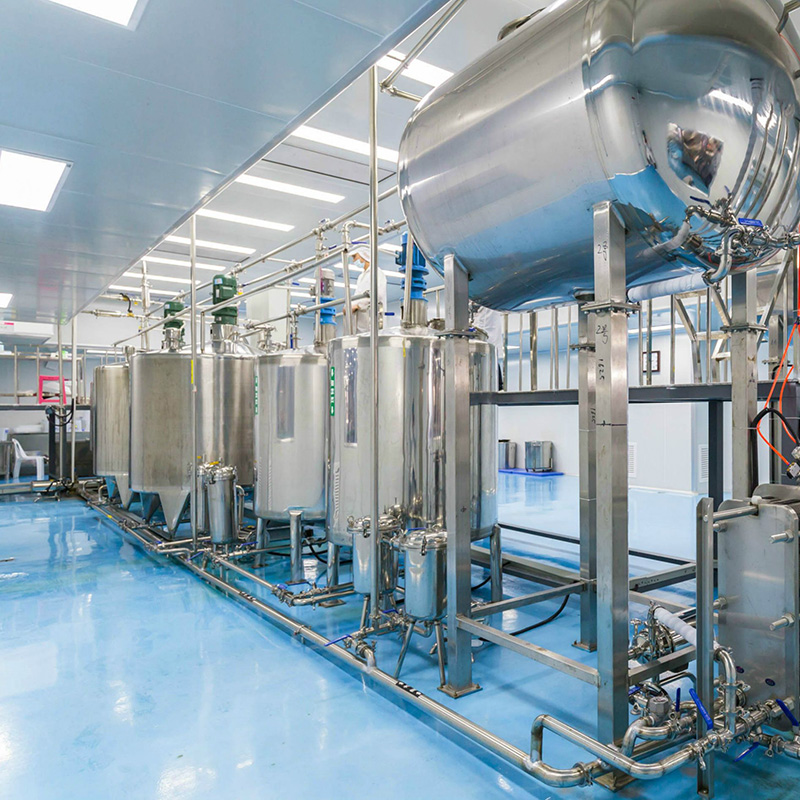

应用现场
