气体报警控制器

气体报警控制器

气体报警控制器

产品型号:FIX2000

产品描述:

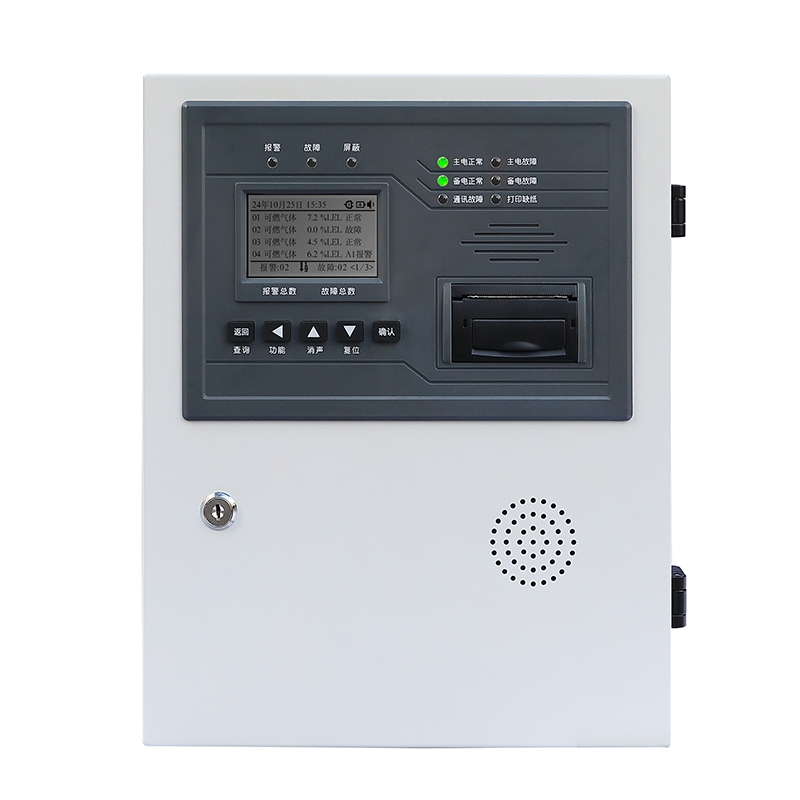

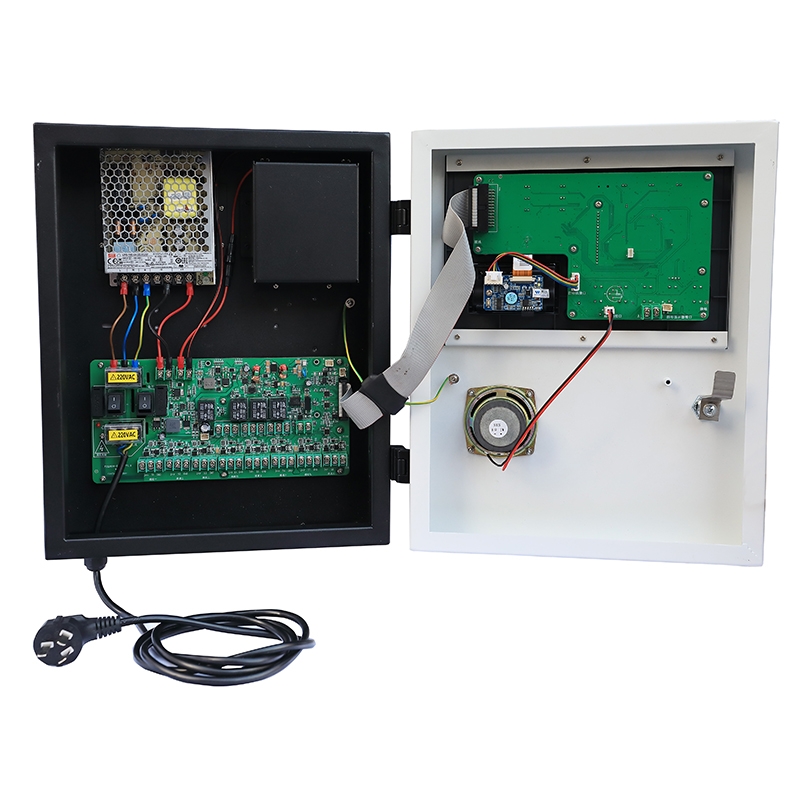

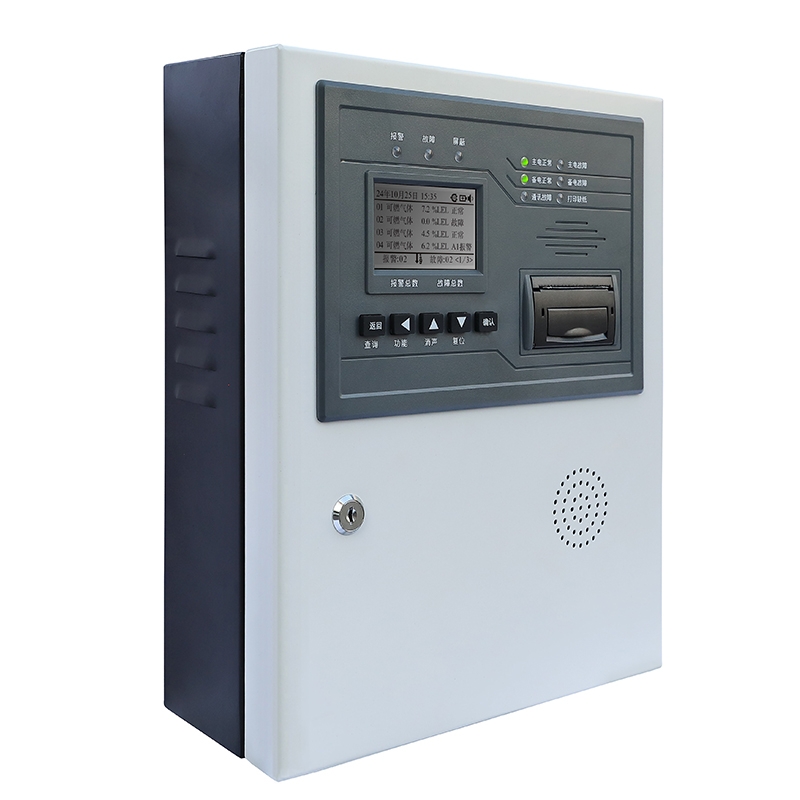

FIX2000气体报警控制器(以下简称“控制器”)采用LCD点阵液晶显示,壁挂式安装结构,具有安装简易菜单操作简易方便的特点。可适用于标准4~20mA电流信号的控制与通讯,控制器采用高性能单片机进行控制及处理,有2通道、4通道、8通道和12通道等多种规格可供选择。

气体报警控制器连接气体探测器可持续监测环境中的可燃气体和有毒有害气体,根据接收到的输入信号显示被测气体的浓度,并可通过RS485数字信号与上位机通讯。控制器可设定二级报警值,当监测到被测气体浓度超标时根据不同的报警级别发出声光信号示警。数据记录中的报警记录可查询、存储,并可通过继电器输出控制外部设备,如排风系统或其它外部设备。

气体报警控制器配置备用电源,当主电源断电时,可自动切换至备用电源保证控制器连续单独工作时间3-5小时。通过菜单界面可查询报警记录和报警通道等信息。

产品应用:广泛应用于石油、石化、冶金、环保、燃气、消防、市政、化工、船舶、电力、过程控制、污水处理、应急救援监测等各个行业。



主要特点:

a)壁挂式4~20mA电流信号1-12通道可选;

b)3路可编程继电器输出,功能灵活可自定义;

c)提供与PLC或计算机通讯的RS485 接口;

d)5按键导航操作,友好人机交互界面。9个指示灯,所有报警及故障信息一览无余;

e)可选配内置打印机,故障记录报警记录自动打印;

f)通过按键操作进行报警参数设定、系统日期时间设定、通讯参数设定,可以对4~20mA电流信号进行校准操作,快捷一键消音,一键复位;

g)标配后备电源,主电和备电自动切换,主备电单独工作指示灯指示;

h)通过菜单可查询报警记录,报警时间、报警通道、报警类型等记录;

i)短距离的LoRa无线传输或不限距离的4G无线传输方式都可以通过内置无线模块将实时的检测数据和报警状态传到安全中心(选配)。



主要功能:

报警功能

当下列情形发生时,控制器将发出声光报警信号:

a)浓度超标报警:被测气体浓度超过设定的一级(A1低报)报警值时或二级(A2高报)报警值时,蜂鸣器会发出连续的报警声,报警指示灯亮,如可编程继电器被配置为对应报警模式则继电器吸合;

b)线路故障报警:当控制器连接气体探测器线路出现故障,如:无信号输出、传输线路掉线、传输线路短路,蜂鸣器会发出连续报警声,同时故障指示灯亮。

c)欠压故障报警:如出现主电或备电端口或备用电源电量不足时。蜂鸣器会发出连续报警声,同时对应的主备电指示灯进行指示故障。



自检功能

开机启动时自检,控制器自动对其控制面板上的指示灯、蜂鸣器进行功能检查。



数据记录功能

通过功能菜单可以直接查询历史数据记录,且可以自定义数据保存间隔时间,当超过最大存储数据记录时,自动进行数据覆盖。当某通道气体浓度超过设定的报警值时,自动记录报警通道号、报警类型和报警时间。同时对应的数据记录及报警记录可通过RS485通讯接口连接上位机软件进行数据导出进行二次分析。



参数设定功能

控制器的系统参数功能可随时查看修改或设置日期/时间、报警值、通道屏蔽、恢复出厂等功能。



主、备电自动切换功能

当控制器主电源断电时,能自动切换到备用电源工作;当主电源恢复时,能自动切换到主电源工作;主、备电源的工作状态有指示灯指示。主电源工作时可同时给备用电源充电,备电充满后自动转为浮充状态。



报警输出控制功能

控制器有3个可编程继电器,用户可根据实际需要在功能菜单中配置为对应的继电器输出模式,控制外部消防设备、通风设备、报警设备或其它用途的设备。



电流校准功能

控制器可对输入的4mA、12mA、20mA电流信号校准,保证设备之间电流信号的一致。



通讯功能

控制器有1个RS485 接口,可以很方便地把数据传输给其它控制设备、计算机等。控制器默认地址为:1,波特率为:9600。


产品名称

气体报警控制器

产品型号

FIX2000

工作电源

100~240VAC;50/60Hz

保险丝

主电源额定电流:1.6A~2A;   备用电源额定电流:6.3A~8A

最大工作电流

1.5A (24VDC)

备用电源

12V  4.5Ah  (铅酸蓄电池)

输出电源

24VDC,500mA

工作方式

巡检

输入信号

4~20mA电流信号分线式(三线制气体探测器)

控制通道

支持1至12通道电流信号

报警记录

报警通道显示、报警状态、报警时间等

报警值设置

A1低报警值、A2高报警值可自行设置

报警功能

LED 指示灯及蜂鸣器声音报警

报警输出

3 路可编程继电器,可通过功能菜单自定义

触点容量

8A,30VDC/250VAC RES

8A,30VDC/250VAC RES

通讯接口

1路RS485通讯接口

工作温度

-20℃~ 55℃

工作湿度

0~95% 相对湿度(无冷凝)

环境压力

86~106kPa

显示方式

LCD点阵液晶显示

测量精度

≤±1%(电流信号)

报警方式

声音报警:90dB@30cm、85dB@100cm,红色LED 浓度指示灯

按键

5按键操作

直接读数

测量值,通道状态,主备电状态

数据记录

自动存储数据,可连续存储1年以上带日期时间的数据

数据下载

支持测量数据下载

数据传输

支持4G、LoRa、蓝牙、WiFi等无线信号传输(选配)

校准

支持4mA、12mA、20mA三级电流信号校准操作

防护等级

IP54

外壳材质

SPCC(可选配304或316不锈钢材质)

外型尺寸

宽300mm×高370mm×厚130mm

重量

约5.5kg

执行标准

GB 16808-2018

标准配置:

  称

单位

数量

气体报警控制器主机

1

备用电源

1

包装盒

1

操作使用手册

1

合格证

1

保修卡

1



可选配件:

  称

单位

数量

嵌入式打印机

1

LoRa无线模块

1

4G无线模块

1



尊敬的用户:

感谢您选用深圳市万安迪科技有限公司的产品,万安迪始终将客户的利益放在第一位,一直秉承以“客户为中心”的服务宗旨,更好地了解客户的需求,提高我们的服务质量,“今天的质量、明天的市场、服务到永远”;是我们公司为客户服务的准则,要把它贯穿到研发、生产、销售及售后服务的各个环节中。为了确保您能够充分享有万安迪提供的完善售后服务支持,请您在购买后认真阅读以下保修服务条款。

一、保修信息及有效期限:

1、凡属正常使用情况下(常规的温湿度、压力、洁净的空气环境,传感器出厂设定能承受的气体测量浓度范围)由于产品本身质量引起的故障,在保修期内将负责给予有限保修(包括零部件更换和人工费),但不负担修理品的上门费、运送费、安装及拆取等与实际修理无关的费用;

2、产品出现故障,请寄回万安迪售后服务中心,万安迪将为用户提供高效、优质的服务,具体联系方式详见我司官方网站;

3、若对所选购的产品有超出标准保修外的需求,欢迎致电万安迪客服热线4006-613-615咨询。

制造厂商给予如下保证:

如非合同特别约定,从交货期始,整机在正常工作使用情况下拥有壹年保修期。

二、保外条款:

以下情况不属于免费保修范围:

1、违反产品使用说明书使用而导致的产品损坏及因安装不当造成的产品损坏;

2、机器进水、震裂、碰撞所产生的污渍或表面划伤等其他非正常使用原因造成的故障或损坏;

3、擅自拆机、改装或产品经过非我公司技术人员维修或拆装;

4、非产品所规定的工作环境下使用造成的故障或损坏(例如非洁净的空气环境,温湿度过高、过低,环境过于潮湿或干燥,气体浓度过高或过大的冲击,压力过大、电压或电流不稳定,零地电压过大、粉尘过多等);

5、由于不可抗拒(如火灾、水灾、地震等)或自然灾害(如雷击等)及异常电压、公害、化学物质的侵蚀而造成的故障或损坏;

6、由于用户或第三方误用或不正确的安装调试造成的故障或损坏;

7、移除零部件,安装非制造厂商提供或未批准的配件;

8、擅自撕掉产品标签;

9、自然磨损,由于环境导致的产品腐蚀、生锈而导致的损坏,或者是外观的老化;

10、消耗品;

11、非区域内合法经销渠道所购买产品;

12、产品超过保修期。

三、保修有效期限:自购机之日起整机保修壹年。

我司售后服务网点、售后人员、硬件设施情况如下:

1、总部售后服务地址:深圳市宝安区西乡街道桃源社区前进二路135号河西航城工业区B栋5层

2、售后服务人员构成由售后服务接待工作人员接收客户产品售后信息,售后服务技术工程师检测给出售后维修报告,维修报告由客户评估确定,售后完成至质检部门进行售后的质检,质检完成由售后服务接待工作人员安排发货至客户指定地点;

3、硬件设施情况:公司拥有从国外引进的全自动标定测试装置多套。不同量程的标准气体120多瓶,可完全满足客户的维修标定需求。

让用户满意和实现持续的质量改进是万安迪的永恒追求目标。万安迪通过对质量保证体系运行过程的内、外部审核和年度管理评审等一系列措施确保了质量体系的正常有效运行。

质量是产品的生命,信誉是企业的根本,产品合格不是标准,用户满意才是目的!



四、仪器维护

请定期对仪器进行维护,检查仪器工作状态;检查仪器或传感器的进出气口,确保其没有污损或被杂质堵塞。

建议在不需要连续监测情况下断电保养。在传感器的有效使用寿命期内,每6个月或1年根据当地的相关法律法规对仪器进行校准,以保证检测数据准确有效。

当误操作时请按照使用说明书操作恢复出厂设置。

五、注意事项

1)严禁带电开盖操作;

2)严禁带电更换传感器;

3)校准、设置等操作必须由专业人员进行;

4)仪器的标定检查要定期进行;

5)超过有效使用期和有故障的传感器要及时更换;

6)避免用高于测量量程的气体冲击传感器;

7)设备包含锂电池在运输时,尤其是空运时,务必遵守相应的安全规定和锂电池的标志。

六、本售后保修服务条款的最终解释权归深圳市万安迪科技有限公司所有。
