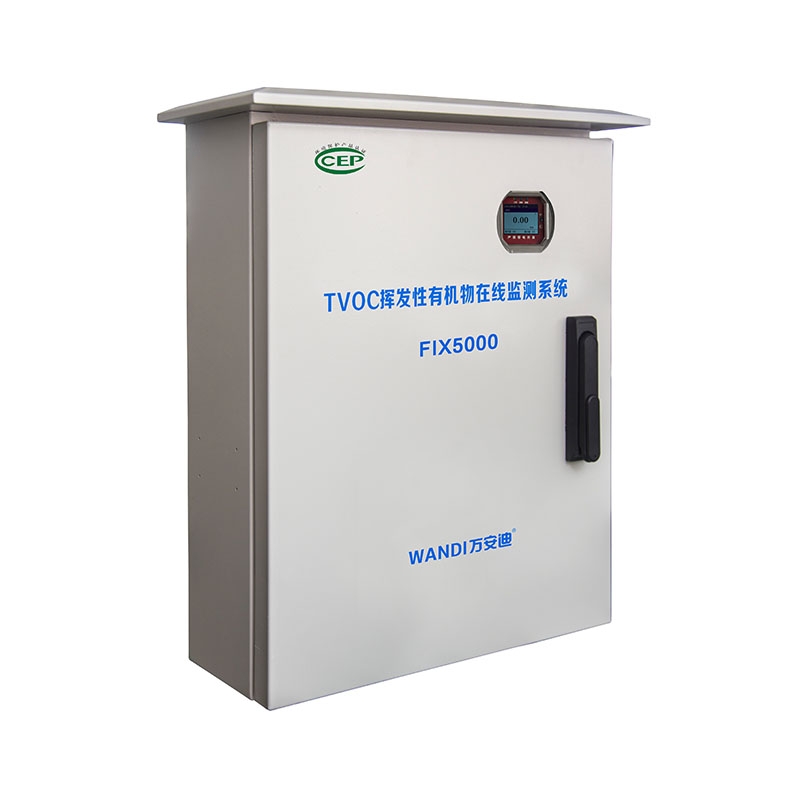

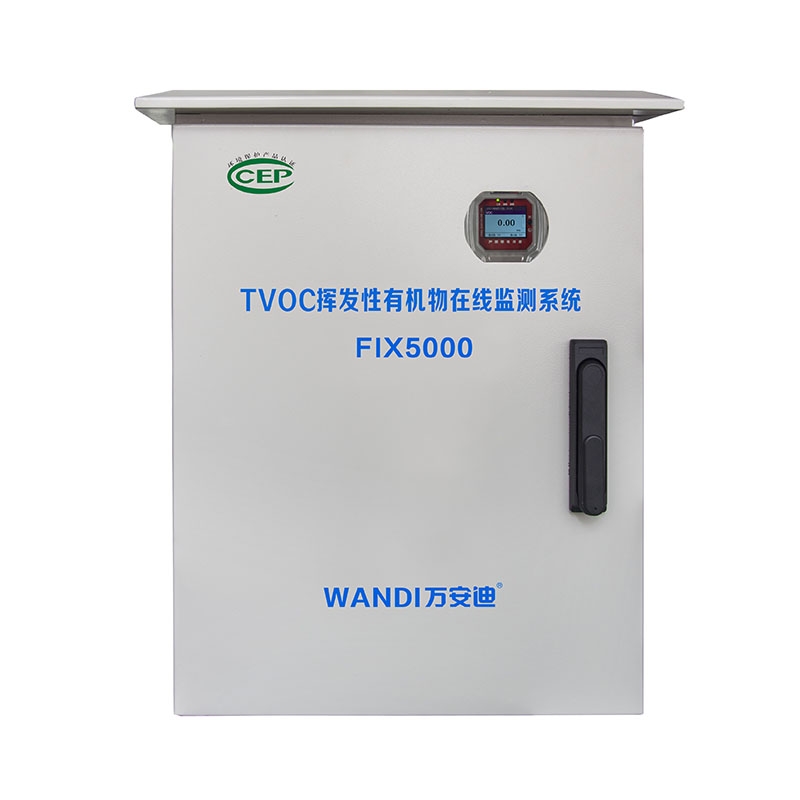

VOCs挥发性有机化合物在线监测系统(固定污染源)

VOCs挥发性有机化合物在线监测系统(固定污染源)

VOCs挥发性有机化合物在线监测系统(固定污染源)

产品型号:FIX5000-VOCs

产品描述:

VOCs挥发性有机化合物在线监测系统(固定污染源)基于PID光离子化检测原理,可准确测量挥发性有机物VOCs浓度,可直接用于固定污染源的烟囱管道排放口等恶劣环境下的VOCs在线测量,具有测量精度高、稳定性好、可靠性、维护量小、运行成本低等特点。系统广泛应用于环保安全、环境监测、石油化工、钢铁冶炼、工业表面涂装、半导体及制造业等行业,可在炼油石化园区、化工园区、制造园区、港口、仓库等各种复杂环境,通过建设传感器数据采集网和数据通信系统进行VOCs实时在线监测与预警。

产品应用:

系统广泛应用于环保安全、环境监测、石油化工、钢铁冶炼、工业表面涂装、半导体及制造业等行业,可应用在炼油石化园区、化工园区、制造园区、港口、仓库等工业环境,通过建设传感器数据采集网和数据通信系统进行VOCs实时在线监测与预警。



◆ 系统采用高性能高精度PID光离子传感器,响应速度快,测量精度高,稳定性和重复性好;

◆现场实时监测VOCs挥发性有机化合物的排放情况,数据稳定可靠。采集、分析、上传测量数据至安全监控中心和各级环保部门;

◆ 模块化产品设计,泵吸式监测,反应快,自带过滤功能,方便后期维护;

◆ 带数据存储、存储间隔可自定义,可存储20万组带日期时间标识的数据,选配TF存储卡,可存储2000万组以上;

◆ 防雨防尘外壳及双层保护机箱设计,安全有保障;

◆ 支持4-20mA、RS485、TCP/IP等多种数据输出方式,支持《HJT212-2017污染物在线监控(监测)系统数据传输标准》;

◆ 选配功能齐全,气体、颗粒物、气象、太阳能电源系统、LED电子显示屏等模块可灵活选配任意组合。

产品型号

FIX5000-VOCs

检测气体

VOCs挥发性有机化合物

检测原理

PID光离子原理

测量范围

0~10ppm、20ppm、200ppm、1000ppm、5000ppm、10000ppm可选

响应时间

T90 < 30秒(视具体气体类型)

示值误差

±3% FS

重 复 性

≤±1%

零点漂移

≤±1%(FS/年)

气象监测

风速、风向、温度、湿度等(选配)

采样方式

泵吸式

安装方式

地面立杆式、壁挂式可选

供电电源

AC100~240V  50Hz

输出信号

① RS485数字信号输出; ②三线制4~20mA电流信号输出;③ 3组继电器开关量输出(默认1组,选配2组)

信号传输方式

①RS485数字信号传输

②支持HJ212协议:遵循《HJ 212-2017污染物在线监控(监测)系统数据传输标准》

③LoRa短距离无线传输:传输距离0至2公里,视传输功率及现场环境定(选配)

④4G无线传输:无距离限制,通过运营商信号传输(选配)

报警方式

声光报警,可选配声光报警器

显示屏

2.31寸TFT高清彩色显示屏

校准

2级以上的目标点校准功能,可设置校准标定值,一键调零

数据记录

自动存储数据,可连续存储1000万组以上带日期时间数据

数据下载

支持RS485串口测量数据下载

温度范围

-20℃~+260℃(典型值)

湿度范围

0%~95%RH(冷凝环境下均可)

压力范围

86kPa~106kPa

机箱尺寸

① 宽500mm*高570mm*厚230mm;②宽595mm*高647mm*厚213mm加宽版(视具体配置确定尺寸)

外壳材质

SPCC(可定制不锈钢材质)

防护等级

IP55

机箱重量

约25Kg~28Kg(视具体配置)

执行标准

GB15322.1-2003,GB3836.1-2010,GB3836.2-2010,GB3836.4-2010,DB 44/ T 1947—2016

标准配置:

物品名称

单位

数量

系统主机

1

VOC传感器

1

圆筒白色水尘过滤器-常规型1

1

24V微型抽气泵2L

1

流量计

1

MINI微型凝结过滤器

1

蠕动泵(经济型)

1

前置高温采样过滤管(长度可定制)

1

红外遥控器

1

声光报警器

1

安装立柱1.8米常规型-监测系统用

1

使用说明书

1

合格证

1

保修卡

1



可选配置:

物品名称

单位

数量

工业级无线数传终端(4G全网通DTU)

1

LoRa短距离无线模块

1

LED电子显示屏

1

太阳能电源系统

1

标准气体(含流量计、调节阀)

1

尊敬的用户:

感谢您选用深圳市万安迪科技有限公司的产品,万安迪始终将客户的利益放在第一位,一直秉承以“客户为中心”的服务宗旨,更好地了解客户的需求,提高我们的服务质量,“今天的质量、明天的市场、服务到永远”;是我们公司为客户服务的准则,要把它贯穿到研发、生产、销售及售后服务的各个环节中。为了确保您能够充分享有万安迪提供的完善售后服务支持,请您在购买后认真阅读以下保修服务条款。

一、保修信息及有效期限:

1、凡属正常使用情况下(常规的温湿度、压力、洁净的空气环境,传感器出厂设定能承受的气体测量浓度范围)由于产品本身质量引起的故障,在保修期内将负责给予有限保修(包括零部件更换和人工费),但不负担修理品的上门费、运送费、安装及拆取等与实际修理无关的费用;

2、产品出现故障,请寄回万安迪售后服务中心,万安迪将为用户提供高效、优质的服务,具体联系方式详见我司官方网站;

3、若对所选购的产品有超出标准保修外的需求,欢迎致电万安迪客服热线4006-613-615咨询。

制造厂商给予如下保证:

如非合同特别约定,从交货期始,整机在正常工作使用情况下拥有壹年保修期。

二、保外条款:

以下情况不属于免费保修范围:

1、违反产品使用说明书使用而导致的产品损坏及因安装不当造成的产品损坏;

2、机器进水、震裂、碰撞所产生的污渍或表面划伤等其他非正常使用原因造成的故障或损坏;

3、擅自拆机、改装或产品经过非我公司技术人员维修或拆装;

4、非产品所规定的工作环境下使用造成的故障或损坏(例如非洁净的空气环境,温湿度过高、过低,环境过于潮湿或干燥,气体浓度过高或过大的冲击,压力过大、电压或电流不稳定,零地电压过大、粉尘过多等);

5、由于不可抗拒(如火灾、水灾、地震等)或自然灾害(如雷击等)及异常电压、公害、化学物质的侵蚀而造成的故障或损坏;

6、由于用户或第三方误用或不正确的安装调试造成的故障或损坏;

7、移除零部件,安装非制造厂商提供或未批准的配件;

8、擅自撕掉产品标签;

9、自然磨损,由于环境导致的产品腐蚀、生锈而导致的损坏,或者是外观的老化;

10、消耗品;

11、非区域内合法经销渠道所购买产品;

12、产品超过保修期。

三、保修有效期限:自购机之日起整机保修壹年。

我司售后服务网点、售后人员、硬件设施情况如下:

1、总部售后服务地址:深圳市宝安区西乡街道桃源社区前进二路135号河西航城工业区B栋5层

2、售后服务人员构成由售后服务接待工作人员接收客户产品售后信息,售后服务技术工程师检测给出售后维修报告,维修报告由客户评估确定,售后完成至质检部门进行售后的质检,质检完成由售后服务接待工作人员安排发货至客户指定地点;

3、硬件设施情况:公司拥有从国外引进的全自动标定测试装置多套。不同量程的标准气体120多瓶,可完全满足客户的维修标定需求。

让用户满意和实现持续的质量改进是万安迪的永恒追求目标。万安迪通过对质量保证体系运行过程的内、外部审核和年度管理评审等一系列措施确保了质量体系的正常有效运行。

质量是产品的生命,信誉是企业的根本,产品合格不是标准,用户满意才是目的!



四、仪器维护

请定期对仪器进行维护,检查仪器工作状态;检查仪器或传感器的进出气口,确保其没有污损或被杂质堵塞。

建议在不需要连续监测情况下断电保养。在传感器的有效使用寿命期内,每6个月或1年根据当地的相关法律法规对仪器进行校准,以保证检测数据准确有效。

当误操作时请按照使用说明书操作恢复出厂设置。

五、注意事项

1)严禁带电开盖操作;

2)严禁带电更换传感器;

3)校准、设置等操作必须由专业人员进行;

4)仪器的标定检查要定期进行;

5)超过有效使用期和有故障的传感器要及时更换;

6)避免用高于测量量程的气体冲击传感器;

7)设备包含锂电池在运输时,尤其是空运时,务必遵守相应的安全规定和锂电池的标志。

六、本售后保修服务条款的最终解释权归深圳市万安迪科技有限公司所有。
